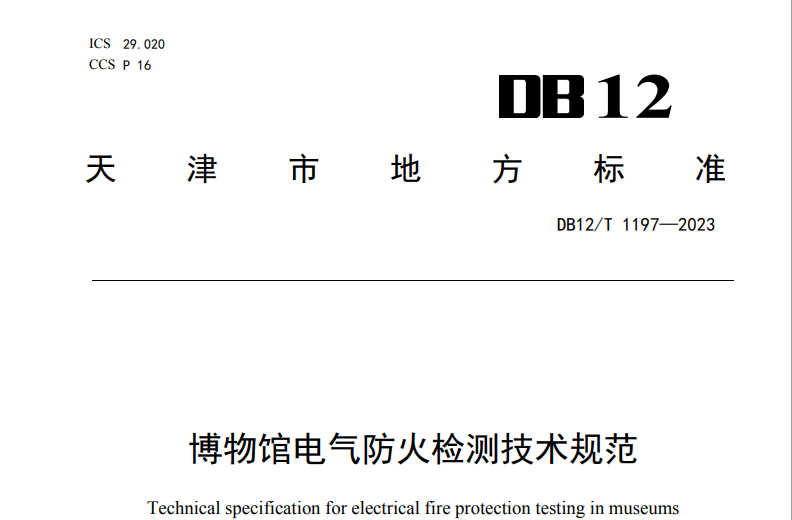

點擊右側免費下載PDF完整版標準文件：DB12T 1197-2023 博物館電氣防火檢測技術規范.pdf
本文件按照GB/T 1.1-2020《標準化工作導則第1部分：標準化文件的結構和起草規則》的規定起草。
本文件由天津市文化和旅游局提出并歸口。
本文件起草單位：天津博物館、天津市標準化研究院。
本文件主要起草人：李光、劉春雨、劉志勇、蒙曉光、高帆、曹艷、趙美煥。
博物館行業安全用電管理是一項重要工作。為了防止和減少電氣事故的發生，保障人民群眾的生命和財產安全，促進博物館安全穩定運行，提升博物館行業安全用電行為的規范、完善博物館行業安全用電檢查和檢測，特制定本標準。
1.范圍
本文件規定了博物館電氣防火檢測基本要求以及變配電裝置、低壓配電線路、照明裝置和一般低壓用電設備、接地和等電位聯接、臨時展覽及承辦活動的電氣防火檢測一般要求、直觀檢查、儀器檢測，給出了電氣火災隱患檢測和判斷方法。
本文件適用于10kV及以下，由相關行業行政主管部門許可備案的博物館的電氣防火檢測。
2.規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 14549電能質量公用電網諧波
GB50303建筑電氣工程施工質量驗收規范
3.術語和定義下列術語和定義適用于本文件。
3.1變配電裝置 transformer and distribution device
指10kV及以下的變配電裝置，主要包括油浸式變壓器和干式變壓器等。
3. 2低壓配電線路 low voltage distribution line
指配電站（所)或桿上變壓器400V及以下出線到末端用戶的線纜。
[來源：GB/T33601-2017，3.6]
3.3一般低壓用電設備 general low-voltage electrical equipment
低壓配電回路中常見的低壓電器包括斷路器、熔斷器、接觸器、各種開關按鈕、啟動器、電磁鐵、電磁閥、電阻器、繼電器等。
4.基本要求
4.1博物館建筑本身為國家保護文物的，在其相關區域內除普通照明、報警及恒溫等必要裝置外，不應設置大型電氣設施。
4.2博物館除展區、行政辦公區外，在其倉庫、實驗及修復等區域內設置電氣設施須經有關部門檢驗合格。
5. 變配電裝置
5.1變壓器
5.1.1油浸式變壓器
5.1.1.1一般要求
5.1.1.1.1變壓器室通往其他配電裝置的電纜貫穿的隔墻、孔洞及電纜構筑物的開孔部位均應實施防火封堵。
5.1.1.1.2變壓器室、配電室、高壓電容器室應設置防止鳥、蛇、鼠等小動物從采光窗、通風窗、門及電纜溝道等進入室內的設施。
5.1.1.1.3變壓器室、配電室等電氣室內不得堆放可燃物和雜物。
5.1.1.2直觀檢查油浸式變壓器直觀檢查應符合下列要求：
a）各部位無滲、漏油現象；
b）儲油柜的油位與溫度相對應；
c）變壓器引線接頭、電纜、母線應無過熱痕跡；
d)套管、絕緣子無火花放電痕跡，無破損、裂紋、積污現象；
e)吸濕器完好，吸附劑干燥無變色現象;
f)聲響正常。
5.1.1.3儀器檢測油浸式變壓器儀器檢測要求如下：
a）測試環境溫度不宜超過45℃；
b）測試各部位電氣連接點（含端子）、引線接點、電纜終端頭溫度，高壓部分不應超過表1中規定數值，低壓部分不應超過表2或表3中的數值;
c）測量變壓器頂層油溫不宜超過85℃；
d)探測各種電氣連接點、絕緣子、套管、電纜終端頭、箱體等處的火花放電及其他異常聲音。
