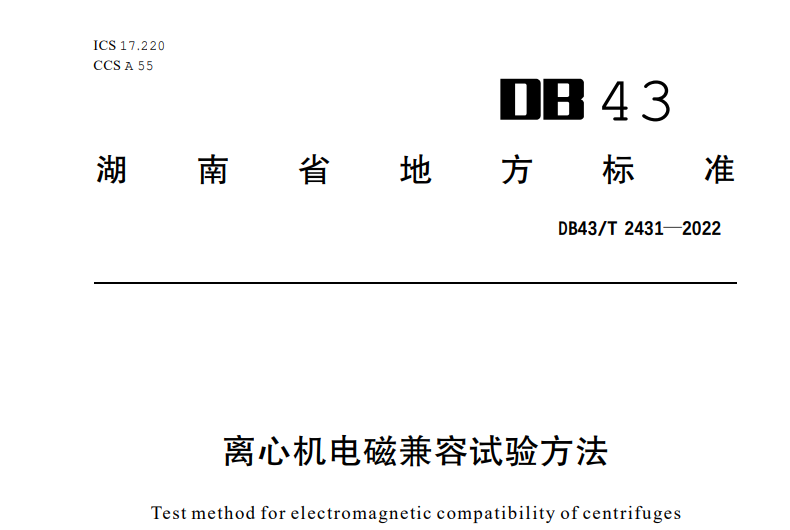

點擊右側附件免費下載PDF完整版標準文件：DB43/T 2431-2022 離心機電磁兼容試驗方法.pdf
本文件按照GB/T1.1-2020《標準化工作導則第1部分：標準化文件的結構和起草規則》的規定起草。
請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。
本文件由湖南省市場監督管理局提出并歸口。
本文件起草單位：湖南省計量檢測研究院、湖南省藥品檢驗檢測研究院。
本文件主要起草人：陳慶雄、孫華、張衛華、阮中、蔣笑林、姚健、熊知明、李名俊。
1.范圍
本文件規定了離心機電磁兼容試驗方案、發射試驗與抗擾度試驗。本文件適應于額定最高轉速不大于30000 r/min的離心機（以下簡稱離心機)。
2.規范性引用文件
本文件沒有規范性引用文件。
3.術語和定義
GB/T4365-2003界定的以及下列術語和定義適用于本文件。
3.1[電磁]發射 (electromagnetic) emission
從源向外發出電磁能的現象。[來源：GB/T4365-2003，161-01-08]
3.2（對騷擾的）抗擾度 immunity（to a disturbance)
裝置、設備或系統面臨電磁騷擾不降低運行性能的能力。
[來源：GB/T4365一2003，161-01-20]
3.3端口 port
特定裝置或系統與外界電磁環境的任何特定接口。
4.電磁兼容試驗條件
4.1受試設備試驗配置
4.1.1受試設備的組合
離心機的配置應與典型應用情況相一致，如果離心機具有不同的內部和外部配置，應對1個或者多個代表通常使用的典型配置進行試驗。所有類型的模塊應至少試驗1次。
4.1.21/0端口
離心機的配置應與典型應用情況相一致，如果離心機帶有1個或者多個I/0端口，應選用足夠數量的I/0端口配置以確保能模擬實際情況。
4.1.3受試設備電纜連接和接地
離心機所用電纜和地線應根據制造商的規范連接到離心機上，不應有額外的接地。
4.2受試設備試驗的工作條件
4.2.1工作狀態
4.2.1.1試驗時，應在額定電壓、最高轉速對應最大載荷下，運轉5min，使離心機處于穩定工作狀態。
4.2.1.2帶有特殊功能的離心機應將特殊功能開啟，如冷凍離心機的冷凍功能等。
4.2.2環境條件離心機試驗環境條件應滿足下列要求：
a)環境溫度為20℃士5℃；
b）相對濕度在30%～60%；
c)大氣壓強為86 kPa～106 kPa；
d）交流供電電源：額定電壓為220V或380V，允差±10%；額定頻率為50Hz，允差±2%；對于抗擾度試驗，實驗室的電磁條件應能保證正確操作離心機，而不致影響試驗結果。
5.發射試驗
5.1傳導騷擾
5.1.1試驗儀器與設備
5.1.1.1試驗儀器：騷擾測試接收機，人工電源網絡（LISN）。
5.1.1.2試驗場地：屏蔽室。
5.1.2試驗方法
5.1.2.1離心機的傳導騷擾試驗應在屏蔽室內進行，試驗頻率范圍為（0.15~30）MHz。
