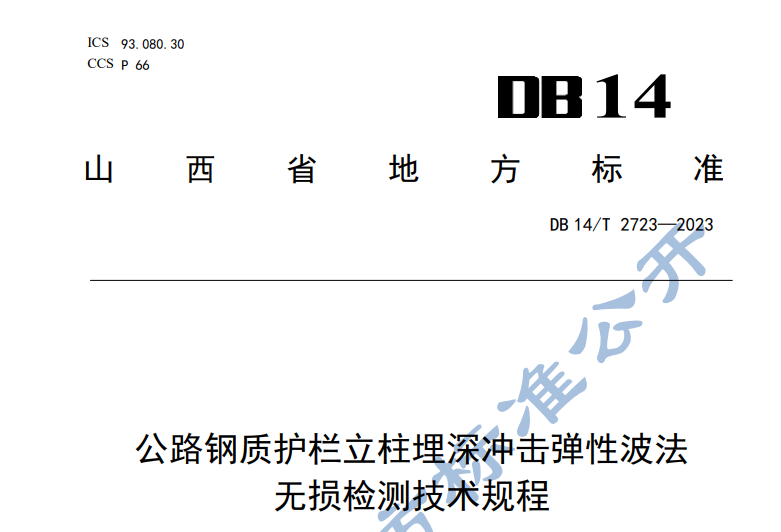

點擊右側免費下載PDF完整版標準文件：DB14/T 2723-2023公路鋼質護欄立柱埋深沖擊彈性波法無損檢測技術規程.pdf

本文件按照GB/T1.1-2020《標準化工作導則第1部分：標準化文件的結構和起草規則》的規定起草。

本文件由山西省交通運輸廳提出、組織實施和監督檢查。山西省市場監督管理局對標準的組織實施情況進行監督檢查。本文件由山西省交通運輸標準化技術委員會(SXS/TC37)歸口。

本文件起草單位：山西省交通建設中心、山西省交通建設工程質量檢測中心(有限公司)

本文件主要起草人：陳俊、徐曉波、馬冬云、李飛、梁奇、呂春春、武桂香、田瑞芳、張敏、高國Jp棟、楊喜英、衛紅巖、尹晉相、池浩、徐強、張斌波。

1.范圍

本文件規定了公路鋼質護欄立柱埋深沖擊彈性波法無損檢測的術語和定義、檢測方法、檢測結果計算和判定、報告內容等要求。

本文件適用于山西省各等級公路鋼質護欄立柱埋深沖擊彈性波法無損檢測。

2.規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其較新版本（包括所有的修改單）適用于本文件。

GB/T24967鋼質護欄立柱埋深沖擊彈性波檢測儀

JTGF80/1公路工程質量檢驗評定標準(第一冊土建工程）

3.術語和定義

下列術語和定義適用于本文件。

3.1沖擊彈性波反射法

在鋼質護欄立柱外露頂端施加瞬態縱向沖擊，引發立柱內部質點的縱向振動，形成沿立柱長度方向傳播的彈性波，在到達立柱底部端面時產生反射波。通過實測彈性波在立柱中的傳播時間和標定的特征波速，計算得出立柱總長，減去外露長度，得出立柱埋入深度的方法。3.2特征波速

檢測時沖擊彈性波在彈性材料中的傳播速度。

3.3測線

沿立柱縱向方向，傳感器與激振點的連線稱為測線。

4.一般規定

4.1檢測設備

應滿足《鋼質護欄立柱埋深沖擊彈性波檢測儀》（GB/T24967）的有關規定，并由相應資質的檢定機構檢定合格。

4.2檢測方法優先選用沖擊彈性波法無損檢測，對檢測結果發生爭議時，以拔柱尺量作為仲裁依據。

檢測環境溫度宜在-10℃～40℃范圍內，檢測現場周圍無影響設備正常工作的強磁場及較大的振動。

4.4適用條件

宜用于柱帽可拆卸，外露長度大于0.6m，總長度小于5m的鋼質護欄立柱。

5.試驗步驟

5.1試驗準備

5.1.1收集工程設計圖紙、施工工藝、施工記錄等資料。

5.1.2調查現場環境條件、地質條件，確定立柱規格型號、埋設條件等情況。

5.1.3根據調查結果，制定詳細的檢測方案。
