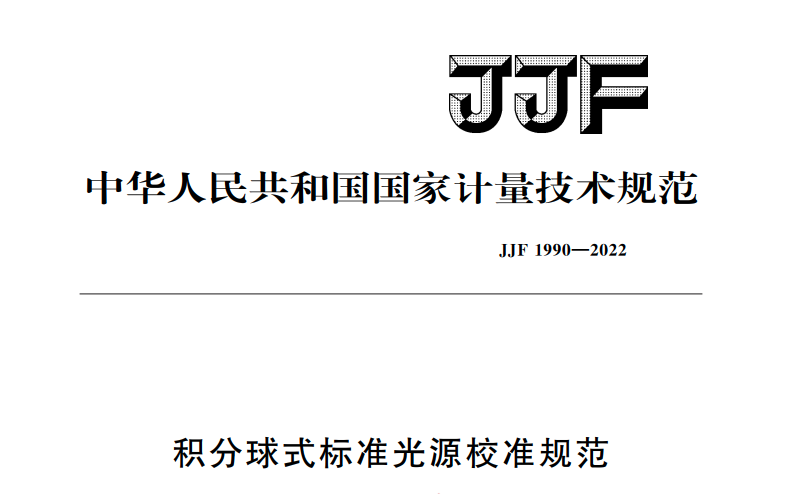

點擊右側免費下載PDF完整版標準文件：JJF 1990-2022 積分球式標準光源校準規范.pdf

JJF1001《通用計量術語及定義》、JJF1032《光學輻射計量名詞術語及定義》、JJF1059.1《測量不確定度評定與表示》和JJF1071《國家計量校準規范編寫規則》共同構成支撐本規范制定的基礎性系列規范。

本規范為首次發布。

1.范圍

本規范適用于積分球式標準光源的光譜輻射亮度、亮度和色度參數校準。

2.引用文件

本規范引用了下列文件：

JJG 211亮度計檢定規程

JJG213分布(顏色）溫度標準燈檢定規程

CIE15：2004 色度學（Colorimetry)

凡是注日期的引用文件，僅注日期的版本適用于本規范；凡是不注日期的引用文件，其較新版本（包括所有的修改單)適用于本規范。

3.術語

3.1(輻射)亮度面不均勻性(spectral radianee) luminance spatial non-uniformity積分球式標準光源出光口平面不同位置法向（光譜輻射）亮度的差異。

3.2（輻射）亮度角度不均勻性(spectrai radiance)luminance angular non-uniformity相對積分球式標準光源出光口平面中心法向不同角度（光譜輻射）亮度的差異。

4.概述

積分球式標準光源通常用于電荷耦合器件(charged coupled device，簡稱CCD)校正和光譜儀器校正，為數碼相機、CCD和空間探測器校準提供準確可靠的計量標準。圖1給出了兩種常見的積分球式標準光源(以下簡稱積分球光源)示意圖。積分球光源通常至少由一個積分球和內置或外置光源組成。光源通常為鹵鎢燈、發光二極管光源（tight emitting diode光源，簡稱LED燈）或氙燈。光源和積分球出光口之間設置擋板經過內壁反確但米公射つ涂6/ 22100%有酸鋇或氧化鎂等。根據工作譜段的不同，積分球內壁涂層也可以采用鍍鋁或鍍金的設計。

5.計量特性

5.1穩定性穩定后1h的（光譜輻射）亮度最大相對變化：≤0.5%。

(輻射）亮度面不均勻性

5.2出光口面積的80%（光譜輻射）亮度不均勻性：≤2.0%。

(輻射)亮度角度不均勻性

5.3出光口中心處的（光譜輻射）亮度角度不均勻性：≤3.0%。

5.4光譜輻射亮度范圍不超過（10-4~103）W/（m2·em·sr)。

5.5亮度市場亮度：≥0.01cd?m-2。

5.6色溫色溫：≥2000K。

5.7色品坐標范圍全色域。

注：以上指標不用于合格性判定，僅供參考。角度不均勻性分為水平和垂直方向，根據客戶要求校準。若積分球光源存在亮度或色溫顯示值，計量特性可按照7.2.6或7.2.7考察亮度示值誤差或色溫示值誤差。

6.校準條件

6.1環境條件環境溫度：（23士5）℃；相對濕度：≤80%；其他要求：校準環境應采取遮光措施，在光路中放置光闌和擋屏，減少雜散輻射影響。周圍環境應無影響測量系統正常工作的雜散輻射、機械振動和電磁干擾。

6.2測量標準及其他設備6.2.1光譜輻射亮度標準光源(光譜輻射亮度標準燈或積分球光源）的年變化率要求如下：
