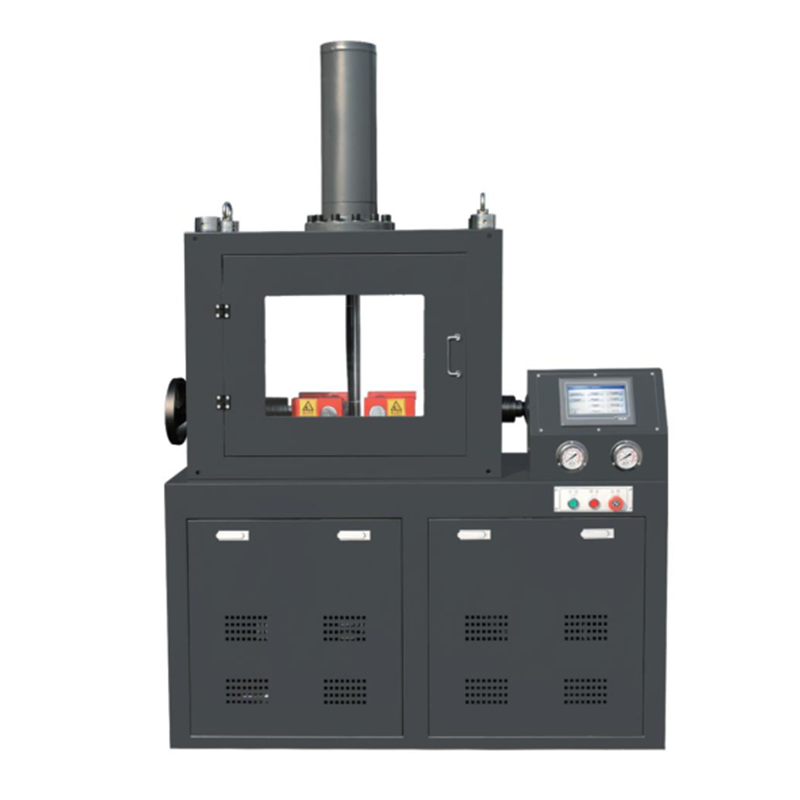

DYW-300S型鋼筋彎曲試驗機

一、概述

DYW-300S 型彎曲試驗機是采用了液壓動力源驅動，其由試驗主機、油源(液壓動力源)、標準彎曲壓頭、反向彎曲裝置四部分組成，最大試驗力 300kN。

DYW-300S型彎曲試驗機用于棒材、板材及建筑用螺紋鋼等金屬材料的彎曲試驗，該試驗機采用雙向液壓油缸加載，通過手輪調節支輥間距并能夠自鎖。該試驗機及配件符合以下標準要求：

• GB/T232《金屬材料彎曲試驗方法》

• GB1499.1《鋼筋混凝土用鋼 第 1 部分：熱軋光圓鋼筋》

• GB1499.2《鋼筋混凝土用鋼 第 2 部分：熱軋帶肋鋼筋》

二、主要技術參數

1、最大試驗力：300KN

2、工作行程：300mm

3、最大工作壓力：25Mpa

4、彎曲角度范圍：0-180°

5、彎曲圓試樣直徑：400/400E：φ6-φ40mm；500/500E/600:φ6-φ32mm(此牌號所需壓頭直徑需另外訂做購置)

6、反向彎曲壓頭直徑：φ30、φ40、φ50、φ60、φ70、φ80、φ90、φ100、φ110、φ125、φ168、φ192、φ216mm(其余規格壓頭直徑需另外訂做購置)。

7、支棍最大間距：320mm

8、油缸加載速度：約120mm/min

9、外形尺寸:1350×550×2000

10、包裝尺寸:1550*680*2120

11、主機重量：1200kg

12、輸入電壓：380V(380V(三火一零))

13、整機功率：1.1KW

三、標準配置

1、主機：1臺

2、壓頭數量：14個(含反彎20°壓頭1個)(φ30、φ40、φ50、φ60、φ70、φ80、φ90、φ100、φ110、φ125、φ168、φ192、φ216mm)

3、壓頭座數量：3個(分為φ30-φ50、φ60-φ110、φ125-φ216)

4、壓頭直徑：φ30-φ216

5、反向彎曲裝置：1套

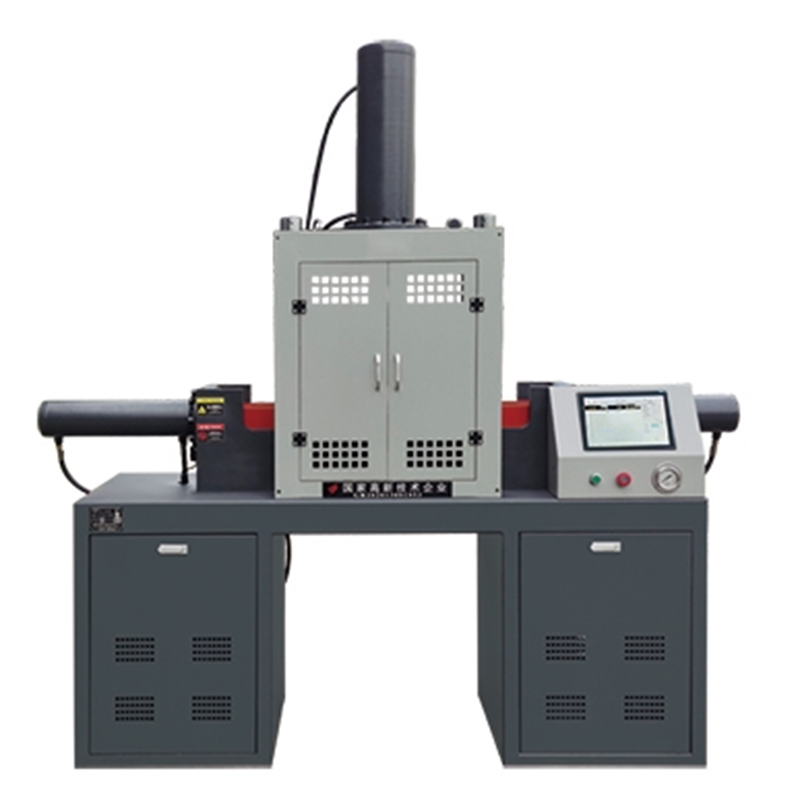

DYW-400S型三工位鋼筋彎曲試驗機

一、概述

DYW-400S型三工位鋼筋彎曲試驗機是采用了液壓動力源驅動，其由試驗主機、油源(液壓動力源)、標準彎曲壓頭三部分組成，最大試驗力 400kN。

DYW-400S型三工位鋼筋彎曲試驗機用于棒材、板材及建筑用螺紋鋼等金屬材料的彎曲試驗，該試驗機采用雙向液壓油缸加載，通過兩側輔助油缸調節支輥間距并能夠進行180°補償，使鋼筋可以達到180°。該試驗機及配件符合以下標準要求：

• GB/T232《金屬材料彎曲試驗方法》

• GB1499.1《鋼筋混凝土用鋼 第 1 部分：熱軋光圓鋼筋》

• GB1499.2《鋼筋混凝土用鋼 第 2 部分：熱軋帶肋鋼筋》

二、主要技術參數

1、最大試驗力：400KN

2、工作行程：350mm

3、最大工作壓力：31.5Mpa

4、彎曲角度范圍：0-180°

5、彎曲圓試樣直徑：400/400E：φ6-φ50mm；500/500E/600:φ6-φ50mm(此牌號所需壓頭直徑需另外訂做購置)

6、反向彎曲壓頭直徑：φ30、φ40、φ50、φ60、φ70、φ80、φ90、φ100、φ110、φ125、φ168、φ192、φ216mm(其余規格壓頭直徑需另外訂做購置)。

7、支棍最大間距：600mm

8、油缸加載速度：約300mm/min

9、外形尺寸:2350×600×2000

10、主機重量：1300kg

11、輸入電壓：380V(380V(三火一零))

12、整機功率：1.1KW

三、標準配置

1、主機：1臺

2、壓頭數量：14個(含反彎20°壓頭1個)(φ30、φ40、φ50、φ60、φ70、φ80、φ90、φ100、φ110、φ125、φ168、φ192、φ216mm)

3、壓頭座數量：3個(分為φ30-φ50、φ60-φ110、φ125-φ216)

4、壓頭直徑：φ30-φ216
