一、設備概述：

人造草絲單簇拔出力試驗機用于單簇草絲拔出力的測定。本機采用智能程序控制將被測草絲標準樣塊固定在夾持試樣的水平平板上，用儀器絨簇鉗夾緊其中單簇草絲，校準力值，使絨簇鉗與水平平板做垂直拉伸運動，通過位于絨簇鉗連接裝置上的力值傳感器和機器內置的位移傳感器，采集到試驗過程中的力值變化和位移變化，從而計算出試樣的拔出、拉伸、撕裂、變形率等性能指標。

二、滿足標準：

人造草絲單簇拔出力試驗機符合GB36246-2018 中小學合成材料面層運動場地；GB/T 20394-2013 體育用人造草；QB/T 1090-2001 地毯絨簇拔出力的試驗方法；ISO 4919 鋪地織物 絨頭拔出力的測定等相關標準試驗要求設計制造。

三、主要技術參數：

1.         拔出力：0～500N（可預設）；

2.         精度：1級

3.         單位切換：Kg、N、Lb（可自由切換）；

4.         荷重分析度：1/250000；

5.         荷重精度：±0.2%；

6.         位移切換：mm、cm、in；

7.         力量測量顯示精度：0.001Kg；

8.         位移測量顯示精度：0.001mm；

9.         拔出高度：0～800mm可設；

10.     試驗速度：0.05～550mm/min（無極調速）；

11.     傳動系統：采用伺服馬達、臺灣ZPT滾珠絲桿、電腦軟件TM2101；

12.     安全裝置：過載緊急停機裝置、上下行程限定裝置、自動斷點停機功能；

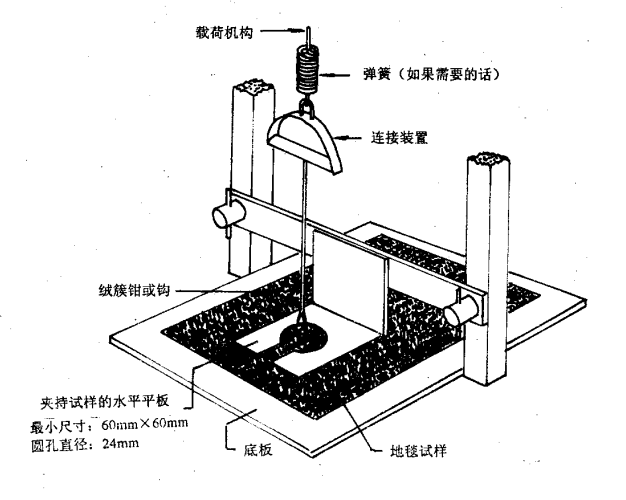

13.     夾持試樣水平平板：不銹鋼材質，厚度1.5mm，尺寸：60mm*60mm,中間圓孔直徑￠24mm；上下固定滑動桿行程0～500mm可調；

14.     試驗絨簇鉗：304#不銹鋼材質，長度14cm；

15.     連接裝置：馬蹄形不銹鋼吊環；

16.     工作電源：AC220V 50HZ；

17.     工作功率：1.0KW；

18.     整機重量：約160kg。

人造草絲單簇拔出力試驗機用于單簇草絲拔出力的測定。本機采用智能程序控制將被測草絲標準樣塊固定在夾持試樣的水平平板上，用儀器絨簇鉗夾緊其中單簇草絲，校準力值，使絨簇鉗與水平平板做垂直拉伸運動，通過位于絨簇鉗連接裝置上的力值傳感器和機器內置的位移傳感器，采集到試驗過程中的力值變化和位移變化，從而計算出試樣的拔出、拉伸、撕裂、變形率等性能指標。

符合標準：

人造草絲單簇拔出力試驗機符合GB36246-2018 中小學合成材料面層運動場地；GB/T 20394-2013 體育用人造草；QB/T 1090-2001 地毯絨簇拔出力的試驗方法；ISO 4919 鋪地織物 絨頭拔出力的測定等相關標準試驗要求設計制造。
