? 產品細節圖片

工業級平板電腦        高精度負荷傳感器       進口伺服電機

? 產品簡介

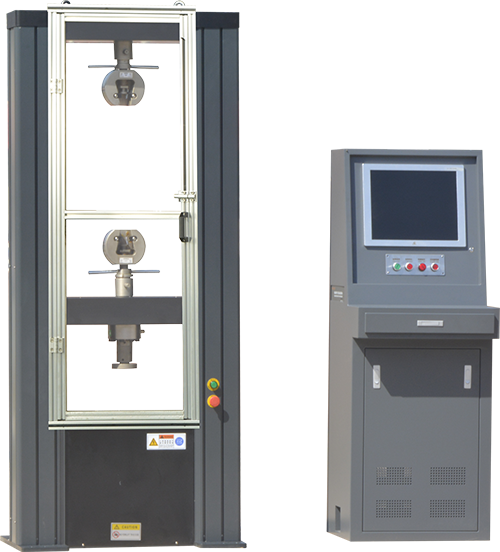

    WDW-20

u WDW-20微機控制電子萬能試驗機采用調速精度高、性能穩定的交流伺服系統和交流伺服電機作為驅動系統，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機（包括機架、底座、傳動系統）、夾具、變形測量系統、軟件系統、電氣系統構成，最大試驗力20kN，試驗機準確度等級優于1級。

u WDW-20型微機控制電子萬能試驗機是一款通用性較強的產品，可以滿足國家關于金屬、非金屬力學性能試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。

u 該試驗機是雙絲杠門式、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間由伺服電機通過傳動系統帶動下橫梁上下移動來自動調整。上下橫梁上裝有夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上配有下壓板，可直接做壓縮試驗。

u 該試驗機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能。如：配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、剝離、撕裂、彈性模量儀等裝置可完成相應的力學性能試驗。

u 該試驗機及配件符合GB/T16491、GB/T2611、GB/T228、GB/T7614、GB/T8653等國家標準要求，同時可根據ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據。

WDW-50

u WDW-50微機控制電子萬能試驗機采用調速精度高、性能穩定的交流伺服系統和交流伺服電機作為驅動系統，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機（包括機架、底座、傳動系統）、夾具、變形測量系統、軟件系統、電氣系統構成，最大試驗力20kN，試驗機準確度等級優于1級。

u WDW-50型微機控制電子萬能試驗機是一款通用性較強的產品，可以滿足國家關于金屬、非金屬力學性能試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。

u 該試驗機是雙絲杠門式、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間由伺服電機通過傳動系統帶動下橫梁上下移動來自動調整。上下橫梁上裝有夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上配有下壓板，可直接做壓縮試驗。

u 該試驗機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能。如：配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、剝離、撕裂、彈性模量儀等裝置可完成相應的力學性能試驗。

u 該試驗機及配件符合GB/T16491、GB/T2611、GB/T228、GB/T7614、GB/T8653等國家標準要求，同時可根據ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據。

WDW-100

u WDW-100微機控制電子萬能試驗機采用調速精度高、性能穩定的交流伺服系統和交流伺服電機作為驅動系統，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機（包括機架、底座、傳動系統）、夾具、變形測量系統、軟件系統、電氣系統構成，最大試驗力100kN，試驗機準確度等級優于1級。

u WDW-100型微機控制電子萬能試驗機是一款通用性較強的產品，可以滿足國家關于金屬、非金屬力學性能試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。

u 該試驗機是雙絲杠門式、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間由伺服電機通過傳動系統帶動下橫梁上下移動來自動調整。上下橫梁上裝有夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上配有下壓板，可直接做壓縮試驗。

u 該試驗機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能。如：配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、剝離、撕裂、彈性模量儀等裝置可完成相應的力學性能試驗。

            該試驗機及配件符合GB/T16491、GB/T2611、GB/T228、GB/T7614、GB/T8653等國家標準要求，同時可根據ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據。

? 產品特點

l 試驗機主機

u 試驗機是雙絲杠門式結構，主體結構由底座、伺服電機、伺服系統、傳動系統、輪輻式負荷傳感器、平臺、滾珠絲杠、上下橫梁等零部件組成。

u 試驗機采用滾珠絲杠為傳動系統主要零部件，其具有低摩擦、剛性高、定位精準等特點。

u 動力源為伺服電機，具有無污染、噪音低、效率高等特點；交流伺服調速系統與交流伺服電機構成的動力系統，可實現調速范圍：0.001―500mm/min，速度精度：優于±1%，并具有電機過流、過壓、超速、超扭矩、超溫保護功能。

u 配置的液晶顯示手控盒采用USB接口與控制器相連、中文操作界面、人機對話友好，可實現試驗的運行和停止控制、數據的清零以及開環時下橫梁的快慢速移動、試驗實時數據顯示等功能，方便用戶操作。

u 測力元件為高精度負荷傳感器，該傳感器單向受力。是本機檢測拉、壓、彎、剪試驗力的關鍵元件。受力時發出的電信號，由計算機測控軟件進行采集處理；該傳感器精度較高，重復性好，長期穩定性好。

l 試驗機控制柜

u 整體式控制柜，由電氣系統、測控系統、計算機等組成一體，占地面積小，且操作、觀測方便。

u 計算機為工業級平板電腦（四核2.0G CPU/內存2G/64G SSD/4*USB/4*RS232/2*RJ45網絡接口/1*VGA/鋁合金面板無風扇），操作簡單方便且適應惡劣環境能力強，具備堅固(面板防護等級IP65)、抗震（5-19Hz/1.0mm 振幅；19-200Hz/1.0g 加速度）、抗沖擊（10g 加速度，11ms 周期）防潮（95% @40℃， 無凝露）、防塵、耐高溫（工作溫度-20℃ ～60℃）多插槽和易于擴充等特點，占用空間小且美觀耐用。

l 測控系統

u 測控系統可實現試驗力、變形和位移（速度）的閉環控制，具有試驗過程控制模式智能設置專家系統，用戶可以根據自己的需要設置試驗過程和試驗過程中各階段的控制模式，PC機控制系統即自動建立相應的控制算法，按照用戶設置的模式自動控制試驗的過程。

u 測控系統可接受上級計算機下傳的試驗指令、試樣編號、試樣尺寸等試樣信息，操作者根據上級計算機下傳的試樣順序（也可人工干預選擇某一試樣），人工進行試樣編號確認后，夾持試樣、選擇相應試驗程序進行試驗，本機可以自動測定相關力學數據，并采用高速以太網通訊接口與計算機通訊，具有負荷、位移、應力、應變等多種控制方式，并可實現控制形式的平滑切換。

u 測控系統實現了試驗力、位移、變形和試驗曲線的屏幕顯示，同時具備試驗條件、試驗結果的計算機存儲和文件操作功能。試驗過程控制、橫梁移動速度的改變、參數輸入等操作可全部用鼠標完成，極大地方便了使用。

u 試驗數據采用標準數據庫管理并可任意存取，可實現試驗數據和曲線的再分析，局部放大和數據再編輯，能自動求出材料的各項力學性能指標，可打印出完整的試驗報告和曲線，并可提供聯網數據接口。

u 用戶可特殊定制符合其它試驗方法國家標準要求的數據處理軟件，以實現試驗結果的自動處理。

u 測控系統具有軟件權限分級管理功能，便于分權限管理。

? 產品技術參數

u  最大試驗力：20kN；

u  試驗機準確度等級： 1級；

u  試驗力測量范圍：0.4%—100%FS；

u  試驗力示值相對誤差：示值的±1%以內；

u  試驗力分辨力：最大試驗力的1/±300000（全程分辨力不變）；

u  變形測量范圍：0.2%-100%FS；

u  變形示值相對誤差：示值的±0.5%以內；

u  變形分辨力：最大變形量的1/±300000（全程分辨力不變）；

u  大變形測量范圍（可選配件）：10-800mm；

u  大變形示值相對誤差：示值的±0.5%以內；

u  大變形分辨力：0.008mm；

u  位移示值相對誤差：示值的±0.5%以內；

u  位移分辨力：0.001mm；

u  力控速率調節范圍：0.005-5%FS/S；

u  力控速率相對誤差：設定值的±1%以內；

u  變形速率調節范圍：0.005—5%FS/S；

u  變形控制速率相對誤差：速率 < 0.05%FS時，為設定值的±1%以內；速率≥0.05%FS時，為設定值的±0.5%以內；

u  橫梁速度調節范圍：0.05—500mm/min；

u  橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時，設定值的±0.2%以內；

u  恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

u  恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；

u  有效拉伸空間：900mm；

u  有效試驗寬度：450mm；

u  主機外型尺寸（長×寬×高）：660×500×1800（mm）；

u  電源：220V±10%，0.75W；

u  主機重量：約400kg；

? 產品標準配置

l 標準主機

u WDW-20型微機控制電子萬能試驗機主機框架及傳動系統一套；

u 高精度輪輻式負荷傳感器一只；

u 伺服電機及伺服驅動器一套；

l 標準控制柜

u 控制柜箱體一臺；

u 17寸工業級平板電腦一臺；

u 品牌激光打印機一臺；

u 全數字閉環控制器一臺；

u 微機控制電子萬能機專用試驗軟件（中文版）；

l 可選配試驗器具

u 土工布格珊拉伸夾具一套；

u 土工布寬條拉伸（寬200mm）夾具一套；

u 止水帶拉伸（50mm）夾具；

u 膠黏劑拉伸強度夾具；

u 土工頂破裝置一套；

u 土工刺破裝置一套；

u 塑料排水管壓縮輔具（含上下壓盤、內變形測量裝置）一套；

? 產品售后服務

我公司鄭重承諾，將按照以下條款提供優質和完善的售后服務：

u 協助調試。我公司專業技術人員協助安裝、調試、詳細介紹設備的使用、維護方法、注意事項。

u 我公司對設備操作及維修人員進行技術培訓，保證操作人員完全掌握設備的正確使用方法。

u 我公司產品實行“質量三包”，質量保證期一年，終身服務。在質量保證期內，對由于設計、制造、工藝或材料的缺陷所發生的故障負責，并免費修理和更換有缺陷的零件或整機。質量保證期過后，硬件更換核收成本費用，計算機軟件終身免費升級。

u 備件供應及服務。在用戶正確維護和使用設備、配件的情況下，質保期內我公司免費更換有質量問題的零件，并長期優惠供應用戶所需的合格的備品備件。

u 我公司提供以下技術資料兩份（合同生效一周之內一份，另一份隨機提供）：產品安裝說明、操作使用說明書、裝箱清單

u 合同生效三日之內提供相關的電氣及土建等資料。

u 其它未盡事宜，另行協商解決。

? 用戶準備條件

u 要求盡可能明確試驗所參考執行的試驗方法標準細則。

u 提供在本機上完成試驗的試樣，供產品測試和出廠檢驗。

u 負責產品的收貨、儲運、就位。

u 聯系當?shù)赜?jì)量部門對設備進行計量。

u 設備安裝所需的空間及地基，電源等。
