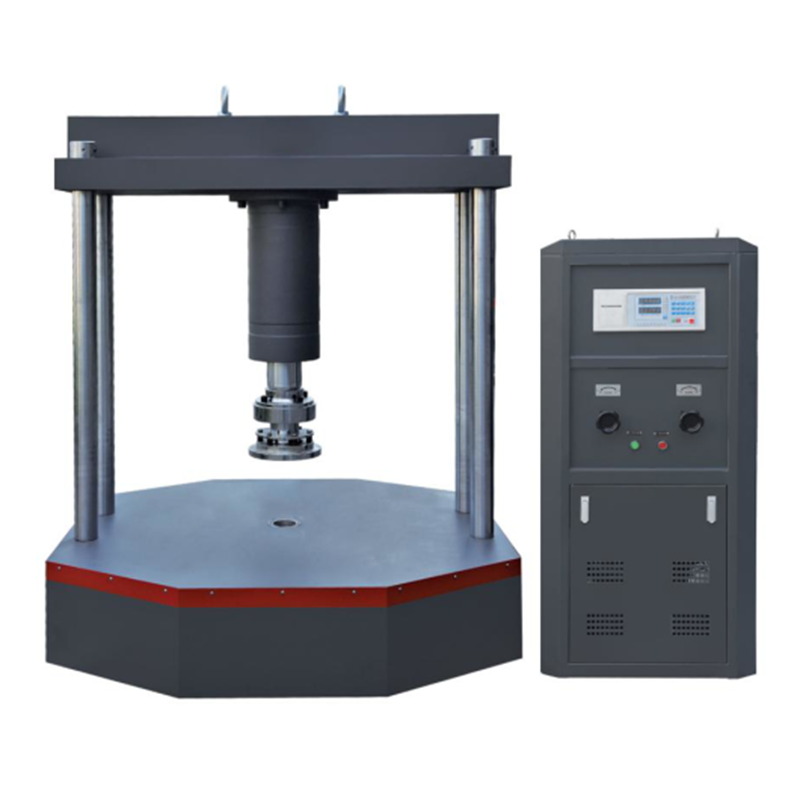

DYJ-1000型電液式井蓋壓力試驗機

一、產品簡介

DYJ-1000型電液式井蓋壓力試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源(液壓動力源)、測控系統、試驗器具四部分組成，最大試驗力1000kN，試驗機準確度等級1級。

DYJ-1000型電液式井蓋壓力試驗機用于各種材質井蓋承載能力試驗。

該試驗機及配件符合以下標準要求：

• GB/T23858-2009《檢查井蓋》

• GB/T26537-2011《鋼纖維混凝土檢查井蓋》

• CJ/T211-2005《聚合物基復合材料檢查井蓋》

• CJ/T121—2000《再生樹脂復合材料檢查井蓋》

• CJ/T3012《鑄鐵檢查井蓋》

• CJ/T511-2017《鑄鐵檢查井蓋》

• GB/T2611《試驗機通用技術要求》

• GB/T16826《電液伺服萬能試驗機》

二、產品參數

1、最大試驗力：1000KN;

2、準確度等級：1級;

3、示值相對誤差：±1%;

4、有效測量范圍：1%-100%F·S(全量程不分檔);

5、壓縮面最大間距：300 mm;

6、兩立柱間有效距離：1200mm;

7、活塞行程：300 mm;

8、活塞移動最大速度：80 mm/min;

9、上壓板尺寸：Φ250 mm;

10、下壓板尺寸：Φ356 mm;

11、主機外形尺寸：1450 mm×1250 mm×1800 mm;

12、主機包裝尺寸：1660 mm×1340 mm×2000 mm

13、油源外形柜尺寸：700mm×540 mm×1485 mm;

14、油源包裝柜尺寸：1050mm×870 mm×1700 mm;

15、整機功率：1.1KW;

16、油源柜重量：450 kg;

17、主機重量：3000 kg;

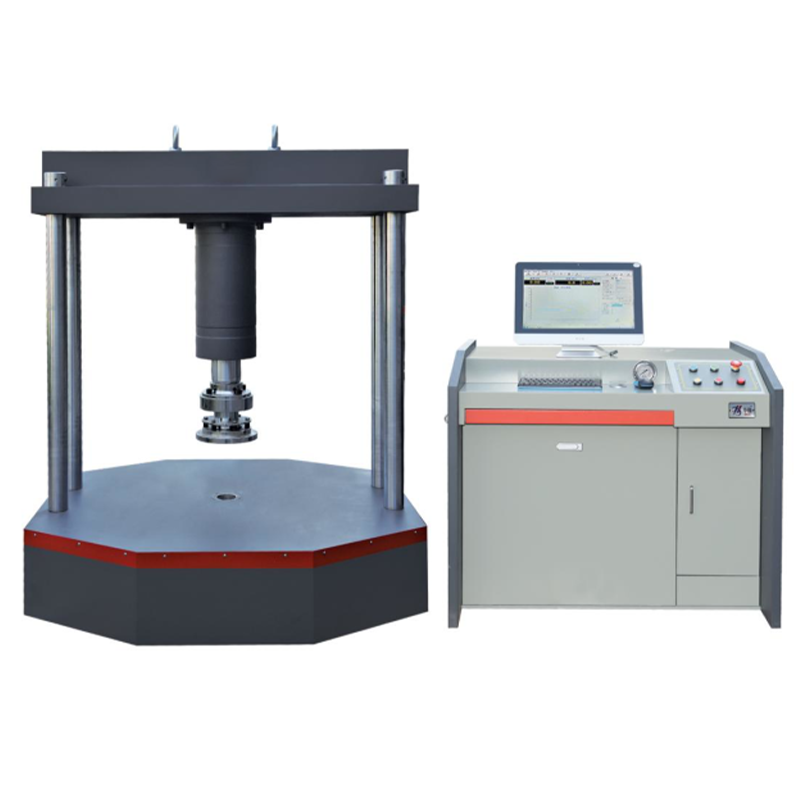

DYJ-1000S型電腦全自動井蓋壓力試驗機

一、產品簡介

DYJ-1000S型電腦全自動井蓋壓力試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源(液壓動力源)、測控系統、試驗器具四部分組成，最大試驗力1000kN，試驗機準確度等級1級。

DYJ-1000S型電腦全自動井蓋壓力試驗機用于各種材質井蓋承載能力(殘留變形及試驗載荷)試驗，可以實現等速率加荷、等速率變形等閉環控制，可以實現試件技術指標的自動求取。

該試驗機及配件符合以下標準要求：

• GB/T23858-2009《檢查井蓋》

• GB/T26537-2011《鋼纖維混凝土檢查井蓋》

• CJ/T211-2005《聚合物基復合材料檢查井蓋》

• CJ/T121—2000《再生樹脂復合材料檢查井蓋》

• CJ/T3012《鑄鐵檢查井蓋》

• CJ/T511-2017《鑄鐵檢查井蓋》

• GB/T2611《試驗機通用技術要求》

• GB/T16826《電液伺服萬能試驗機》

二、產品參數

1、最大試驗力：1000KN;

2、準確度等級：1級;

3、示值相對誤差：±1%;

4、有效測量范圍：1%-100%F·S(全量程不分檔);

5、變形示值相對誤差：±1%;

6、變形測量分辨力：0.001mm;

7、壓縮面最大間距：300 mm;

8、兩立柱間有效距離：1200mm;

9、活塞行程：300 mm;

10、活塞移動最大速度：80 mm/min;

11、上壓板尺寸：Φ250 mm;

12、下壓板尺寸：Φ356 mm;

13、主機外形尺寸：1450 mm×1250 mm×1800 mm;

14、主機包裝尺寸：1660 mm×1340 mm×2000 mm

15、油源柜外形尺寸：1100mm×735 mm×900 mm;

16、油源柜包裝尺寸：1330mm×1020 mm×1350 mm;

17、整機功率：1.1KW;

18、油源柜重量：450 kg;

19、主機重量：3000 kg;
