產品概述

數字超聲波探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的必備儀器。

應用領域：

主要功能
●高精度定量、定位，滿足了較近和較遠距離探傷的要求；
●近場盲區小，滿足了小管徑、薄壁管探傷的要求；
●自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K 值”、“前沿”及材料的“聲速”
●自動顯示缺陷回波位置（深度 d、水平 p、距離 s、波幅、當量 dB、孔徑ф值）；
●自由切換三種標尺（深度 d、水平 p、距離 s）；
●自動增益、回波包絡、峰值記憶功能提高了探傷效率；
●自動錄制探傷過程并可以進行動態回放；
●φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
●500 個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
●可自由存儲、回放 500 幅 A 掃波形及數據；
● DAC、AVG、TCG 曲線（深度補償）自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；

●14 個內置探傷標準可調出；
●可以自由輸入任意行業標準；
●發射脈沖寬度和強度可調；
●B 掃描功能，清晰顯示缺陷縱截面形狀；

●與計算機通訊，實現計算機數據管理，并可導出 WORD 格式、A4 紙張的探傷報告；
●IP65 標準ABS塑料外殼，堅固耐用，防水防塵，抗干擾能力非常好；
●利用 （無線 ）通訊軟件可以分析數據打印報告等；
●26 萬色真彩屏超高亮顯示，適合強光、弱光的工作環境；

●高性能安全環保鋰電池供電，可連續工作 8-10 小時；
●實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
●掉電保護，存儲數據不丟失；
●探傷參數可自動測試或預置；
●數字抑制，不影響增益和線性；
●增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的 Db 衰減可進行修正；
●PC 端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標。

工作原理

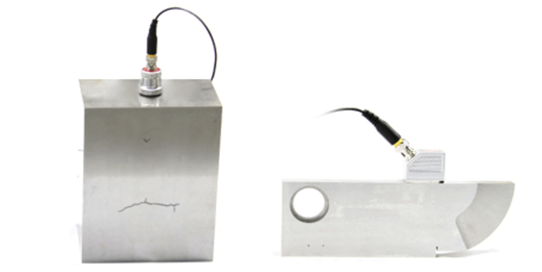

利用探頭發射超聲信號，遇至空氣返回原理，將接收信號通過處理以波形的方式顯示在屏幕上。

重要輔助功能

●角度和 K 值兩種輸入方式；
●回波次數分析；
●電源狀態指示；
●閘門聲光報警；
●DAC 聲光報警；
●屏幕的凍結和解凍；
●時鐘顯示；
●休眠和屏保。

技術參數

點擊右側免費下載PDF設備說明書：JUT800 數字超聲波探傷儀說明書.pdf
