TST3827E 動靜態信號測試分析系統又被稱為橋梁檢測系統、動靜態應變儀，是以計算機為基礎、智能化的動靜態信號測試分析。每個機箱最多可內置8或16通道，適用于測量結構的應變應力及其他各種物理量，如力、壓力、載荷和扭矩等。

　　1、應用范圍

　　2.1 根據測量方案，可完成全橋、半橋、1/4橋(120三線制自補償、公共補償)的應變應力多點高速并行采樣;

　　2.2 配接各種橋式傳感器，實現各種物理量的測試和分析;

　　2.3 每個機箱8、16測點，以太網無限擴展，可用于大型結構的疲勞試驗;

　　2.4 可直接對輸入的電壓信號進行多點高速并行采集;

　　2.5 配接各種熱電偶溫度傳感器，對溫度進行測試和分析;

　　2.6 可直接配接IEPE加速度傳感器，對加速度進行測試和分析。

　　2、特點

　　3.1百兆網通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，每通道采樣速率可達200Hz;

　　3.2德國進口WAGO壓線端子，接線快捷方便;

　　3.3 支持多臺采集儀級聯進行同步測試，采集過程中圖形實時顯示被測物理量變化;

　　3.4 內置標準電阻，由軟件程控設置全橋、半橋、1/4橋(120Ω三線制自補償、公共補償)的橋路狀態;

　　3.5 軟件支持靜態和動靜態測試;

　　3.6 橋路自檢功能：能夠準確判斷橋路的短路、開路等故障，方便實驗現場狀態檢查和故障排除;

　　3、系統構成

　　數據采集系統與計算機通過以太網通訊，通過網絡技術，可實現無限多通道擴展并行采樣。

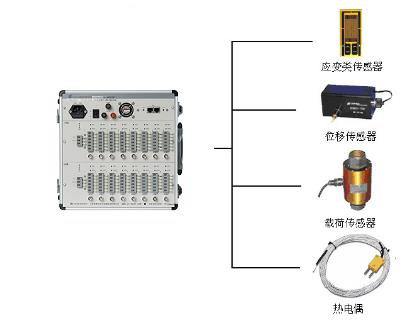

　　3.1 儀器與多種傳感器的連接，如圖1所示：

圖1  傳感器與儀器連接

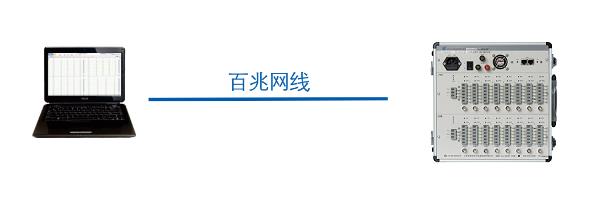

3.2 單臺工作如圖2所示：

圖2 單臺工作

　　3.3 多臺儀器組網工作如圖3、圖4所示：

　　圖3 多臺儀器通過以太網組網工作

　　4、技術指標

　　4.1 測量點數：?jiǎn)闻_(tái)8、16測點可選;

　　4.2 采樣速率(連續采樣)：1~200(Hz)/通道，

　　4.3 模數轉換器：24位A/D轉換器;

　　4.4 適用應變計電阻值

　　(1)三線制1/4橋電阻范圍：120Ω或350Ω(訂貨時確定一種);

　　(2)半橋、全橋電阻范圍：60Ω～20000Ω任意設定;

　　4.5 應變計靈敏度系數：1.0～3.0自動修正;

　　4.6 供橋電壓(DC)：2V、5V分檔切換;

　　4.7 應變測量：滿度值±5000με、±50000με;最小分辨率0.5με;

　　4.8 電壓測量：滿度值±5mV，±50mV，±500mV，±5000mV;最小分辨率5μV;

　　4.9 系統示值誤差：0.3%red±3με;

　　4.10 非線性：0.05%FS;

　　4.11 零漂：≤2με/4h;

　　4.12 抗混濾波：截止頻率為采樣頻率的1/2.56，阻帶衰減大于-80dB/oct;

　　4.13 自動平衡范圍：±20000με(應變計阻值的±2%);

　　4.14 長導線電阻修正范圍：0～100Ω;

　　4.15 具備橋路自檢功能;

　　4.16 通訊方式：百兆網;

　　4.17 電源：供電電壓：220V±10% 50Hz±2%;DC 12V(9~18V);

　　4.18 外形尺寸：285mm(寬)×210mm(高)×110mm(深)(8測點);

　　310mm(寬)×285mm(高)×110mm(深)(16測點);

　　5、使用環境

　　5.1 溫度：

　　(1)貯存條件：-40℃～60℃;

　　(2)極限條件：-10℃～50℃;

　　(3)工作范圍：0℃～40℃;

　　5.2 濕度：

　　(1)工作范圍：40℃(20～90)%RH;

　　(2)貯存條件：50℃ 90%RH24h;

　　5.3 振動(非工作狀態)：

　　(1)頻率循環范圍：5 Hz～55 Hz～5Hz;

　　(2)驅動振幅(峰值)：0.19mm;

　　(3)掃頻速率：小于或等于1倍頻程/min;

　　(4)在共振點上保持時間：10min;

　　(5)振動方向：x、y、z。
