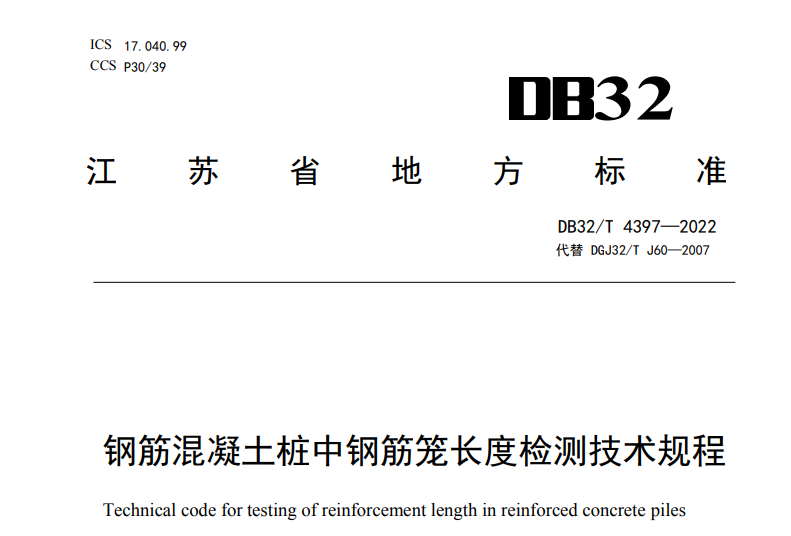

點擊右側免費下載PDF完整版標準文件：DB32/T 4397-2022 鋼筋混凝土樁中鋼筋籠長度檢測技術規程.pdf

本文件按照GB/T1.1-2020《標準化工作導則第1部分：標準化文件的結構和起草規則》的規定起草。

本文代替DGJ32/TJ60-2007《灌注樁鋼筋籠長度檢測技術規程》，與DGJ32/TJ60-2007相比，結構未有大的改動，除編輯性改動外，主要技術變化如下：

——根據新形勢下檢測領域出現新的需求，擴大本規程的應用范圍；

——對術語、符號進行修訂，增加術語；

——修正測試孔與受檢樁邊緣距離及鉆孔深度要求；

——修正和增加對儀器設備的性能參數要求；

——修正和增加對現場檢測數據采集的相關要求；

——增加磁測井法用磁場垂直分量梯度值判定鋼筋籠長度的方法；

——增加實測典型曲線以形象解釋數據分析判定的過程；

——修正了檢測誤差，對樁內和樁外檢測誤差進行了分述；

——增加了現場檢測原始記錄信息；

本文件由江蘇省住房和城鄉建設廳提出。本文件由江蘇省住房和城鄉建設廳歸口。

本文件起草單位：江蘇省建設工程質量監督總站、南京南大工程檢測有限公司、南京市市政工程質量安全監督站、江蘇省地質勘查技術院、南京市鼓樓區建設工程質量監督站、南通市建筑工程質量檢測中心。

本文件主要起草人：李新忠、彭堯、李勇智、曹建、王瑞金、金鑫、高喬明、王軍成、曹小月、肖珊、朱浦寧、陳靈、姜濤、張柳柳。

本文件及其所替代文件的歷次版本發布情況為：

——2007年10月26日首次發布為DGJ32/TJ60-2007；

——本次為第二次修訂。

1.范圍

本規程規定了檢測機構使用的檢測方法、檢測工作程序、檢測儀器設備、現場檢測、檢測數據分析和檢測報告等內容。本規程適用于采用充電法和磁測井法檢測鋼筋混凝土樁中的鋼筋籠長度的方法。

2.規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件：不注日期的引用文件，其較新版本(包括所有的修改單)適用于本文件。

JGJ106建筑基樁檢測技術規范

3.術語和定義

下列術語和定義適用于本文件。

3.1鋼筋混凝土樁 reinforced concrete pile

巖土層中以打入(靜壓)或成孔后再灌注混凝土而成的樁，由鋼筋籠和混凝土組成，包括預制樁、鉆孔(旋挖）灌注樁、人工挖孔灌注樁、沉管灌注樁等。

3.2鋼筋籠長度 length of reinforcement cage

鋼筋籠是由主筋、螺旋筋和加勁筋組成，長度是指由單節或多節鋼筋籠連接而成的總長度。

3.3充電法 ‘mise-a-la-masse’method

利用對良導體檢測對象充電時形成的充電電場的電位（V）、電位梯度（“)等特征來檢測鋼筋籠等導dH信電體長度的方法。

3.4磁測井法 magnetic logging method

利用磁性體產生的磁場的垂直分量（Z）、垂直分量梯度（二）等分布特征來檢測鋼筋籠等磁性體長度的方法。
